本产品符合国标、行标要求，执行标准：Q/SL03-2003，有需要的请联系客服
1 性 能
1 外观 A组份为黑色粘稠液体，B组份为棕黑色液体
2 活性期 A∶B=4∶1（重量比），23±2℃, ＞2h；
3 拉伸剪切强度LY12CZ硬铝,化学氧化： 23±2℃×24h固化 ≥8.0MPa
4 击穿强度KV/mm ＞15；
5 邵氏硬度D 23±2℃×24h 85±5°；
6体积电阻系数，Ω·cm ＞1.0×1013
2包装、贮存及运输
1 本品采用25kg/桶铁桶或塑料桶包装，125千克一套配套供应。。
2 它应贮存在阴凉、干燥、通风处，在原装未开封的容器中，自生产日期起其贮存期为一年。
3 该胶为无溶剂胶，按非危险品贮存和运输。
3注意
应尽量避免胶玷污皮肤，若有则可用沾有酒精的卫生纸擦拭，再用热水和肥皂洗净。

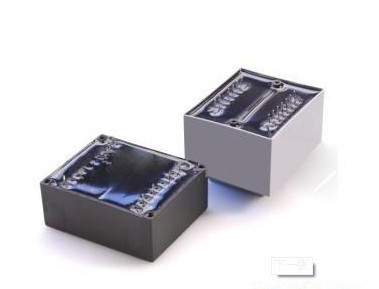

电器灌封胶是以环氧树脂为基，改性胺类固化剂与高性能填料等组份组成，它是室温固化无溶剂双组份电器灌封胶。具有耐温、耐热、耐振动、耐介质的作用,并有好的绝缘性能，对电磁芯，线圈等没有腐蚀。其工作温度从-40℃～+80℃，短时可达+120℃。
用法
1 需灌封的电子元件应洁净、干燥、无油。

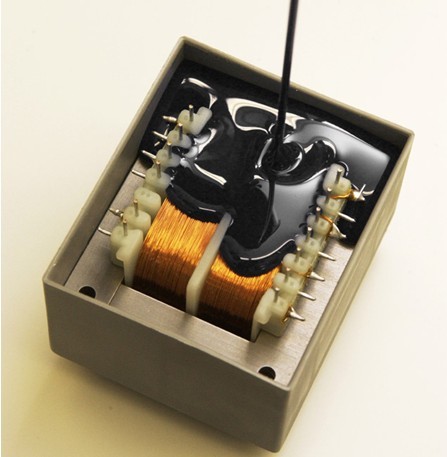

2 将A、B两组份按重量比4∶1称量混合均匀后即可浇注，要求高的产品可在真空除气后浇注。
A、B两组份放置长时间后会有沉底、分层的现象，使用前应加热并将其搅匀后再混合使用。
3 应采用下列固化条件固化：23±2℃×24h,冬季则建议采用室温固化12小时后再放入烘箱中 60℃保温2h固化，并注意随炉升温和随炉冷却。
4 多余的胶可以用溶剂擦除。在23±2℃×24h后，可以进入下工序或进行相关的试验。
